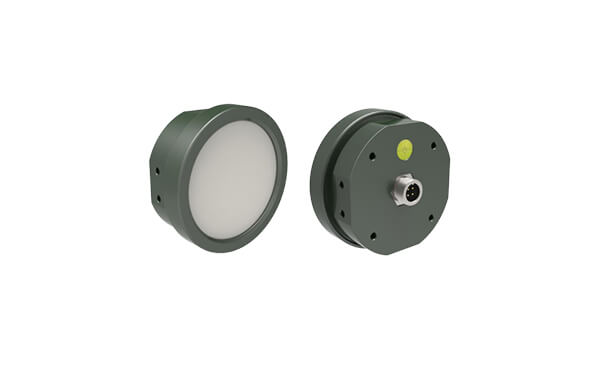

80G雷達水位計F-LD100-80G

 80G雷達水位計 水位計 水位測量水文領域四信物聯網

●  FMCW模式
●  非接觸式安裝設計
●  體積小巧，結構緊湊
●  精度高，功耗低
●  抗干擾能力強

　　80G雷達水位計是專門針對水文檢測設計的，該模塊采用FMCW模式，非接觸式安裝設計，體積小巧，結構緊湊。精度高，功耗低，抗干擾能力強，適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。

　　1、非接觸式測量

　　測量不受介質特性和工藝條件變化的影響，調整設置非常簡單，不需要填充和清空容器，節省了儀器啟動的啟動時間，儀器基本完全免維護。

　　2、量程大、盲區小

　　測量范圍為0.1~40m，基本可以滿足施工現場工況測量技術要求。

　　3、天線尺寸小，光束角度小，對焦能力強。

　　便于雷達現場安裝。對坦克環境具有較強的抗干擾能力。

　　4、精度高

　　精度可達 ± 2mm，完全滿足非計量現場工況的精度要求。

　　5、信號波長短

　　水位等液體的測量效果更好。

技術參數

參數	符號	最小值	典型值	最大值	單位	說明
發射機
發射頻率	ƒ	77		81	GHz	帶寬4G
輸出功率（EIRP）	Pout		13	20	dBm
天線角度
波束寬度（-3dB）	水平方向		14		°
	垂直方向		10		°
電源
工作電壓	VCC	9	12	24	V
工作電流	ICC		20		mA	典型值
輸出	RS485通訊方式，默認波特率115200，ASCII/Modbus協議可自由切換
環境
工作溫度	TOP	﹣45		+ 85	℃
外形尺寸（直徑x高）	Φ74 x29.7 mm
重量	155 g
測量指標
測距范圍	0.1~40m
測量精度	±2mm
分辨率	1mm
啟動時間	100ms最快
