智慧灌區信息化管理系統

 智慧灌區系統 智慧灌區信息化系統 智慧灌區信息化管理系統

發布時間：2019-08-06

智慧灌區系統_智慧灌區信息化系統_智慧灌區信息化管理系統

2019年3月，水利部在北京部署安排2019-2020年全國重點中型灌區節水配套改造工作，要求各地于2020年底基本完成重點中型灌區節水配套改造任務，解決影響灌區正常運行的“卡脖子”問題。
我國共有重點中型灌區2200多處，多數位于國家糧食主產區，是保障國家糧食安全的重要基地，也是實施鄉村振興戰略的重要領域。實施重點中型灌區節水配套改造，加快補齊農村水利領域工程短板，是落實“節水優先”方針和“水利工程補短板、水利行業強監管”水利改革發展總基調的重要舉措。截至2018年底，國家已安排中央資金對1300多處重點中型灌區實施了初步改造，取得了良好效果。
智慧灌區以習近平新時代中國特色社會主義思想為指導，遵循人、水、灌區和諧發展的客觀規律，在灌區信息化的基礎上，融合人工智能和灌區用水全過程模擬仿真技術，依據以水定需、量水而行、因水制宜原則，實現灌區智慧預警、智慧調度/調控及智慧決策，推動灌區發展與水資源和水環境承載力相協調，發展完整的灌區水生態系統，建立灌區永久水資源保障制度，構建先進的灌區水科技文化。

智慧灌區系統_智慧灌區信息化系統_智慧灌區信息化管理系統方案需求

灌區具有工程分散性、水情雨情變化性、農作物需水時效性、灌溉供水動態性、灌區性質特殊性等特點，再加上近年了國家加大對水利項目的建設，農村水利設施數量成倍上升等因素，使農田灌區的小水窖、小水池、小水渠、小泵站等小水利設施的實時監測和動態管理工作變得十分艱巨。農村水利發展的制度體系不健全、體制機制改革滯后于形勢發展、三層水利服務體系仍不完善等都是當前農村水利工作存在的突出問題。

智慧灌區信息化系統綜合解決方案是為灌區信息化管理專門設計的智慧管理系統，系統通過傳感器（如水位計、流量計、閘位計、水質傳感器、綜合氣象等裝置）進行水利信息采集，利用計算機局域網、GPRS、2G/3G/4G、ZigBee、LoRa、VHF、有線通信網等，對監測點、監控中心及灌區信息中心之間進行信息的傳輸，實現灌區信息采集、傳輸、處理，形成綜合數據庫。實現科學、及時和準確的調配灌溉用水，達到節約用水，高產、高效的目的，保證了系統的安全，也為灌區水資源的管理提供了基礎、有效的數據，提高了企業的管理水平和生產效率。

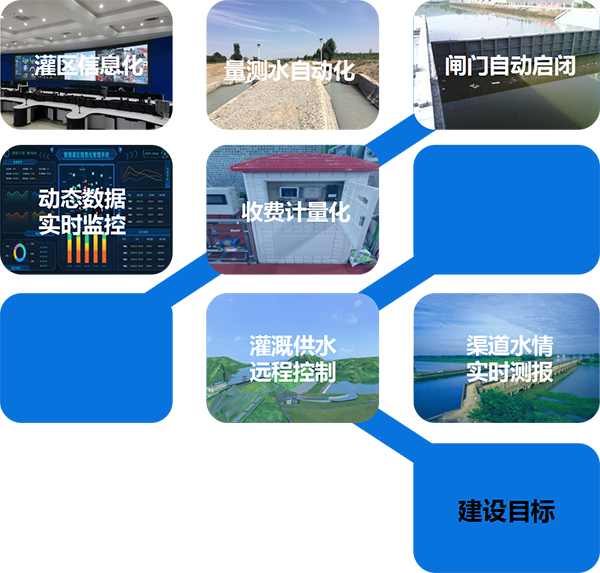

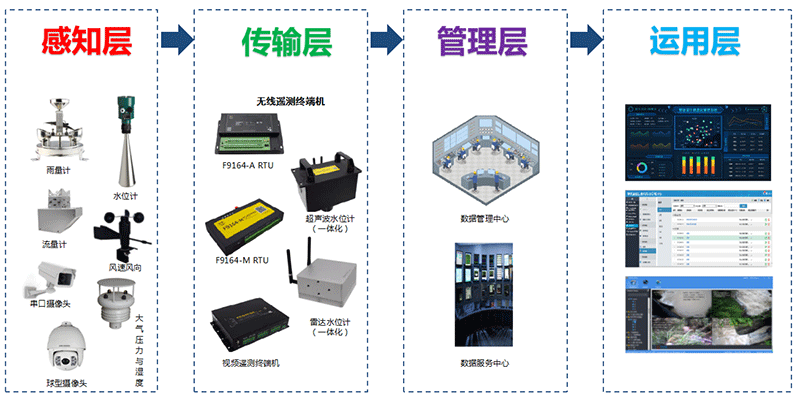

系統四大組成部分如下圖：

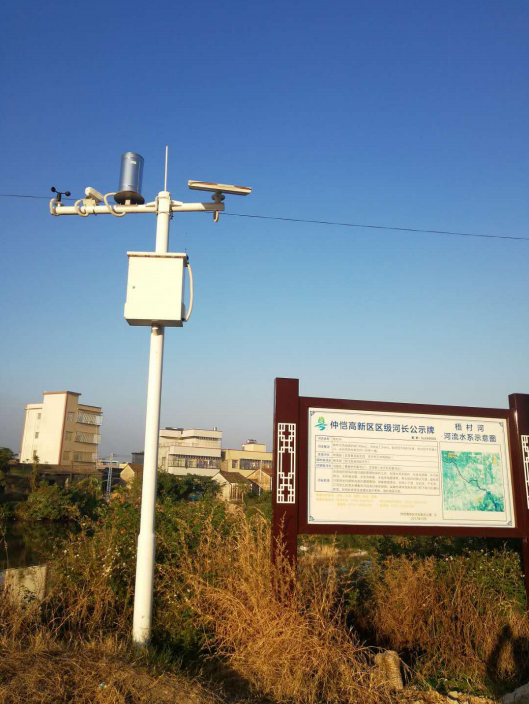

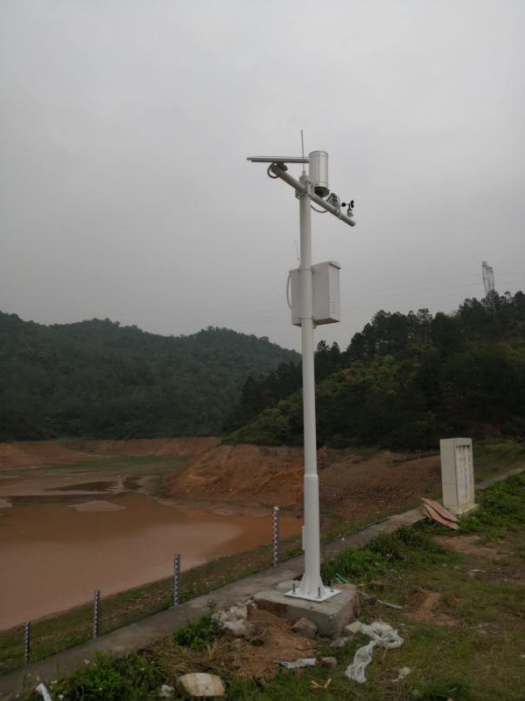

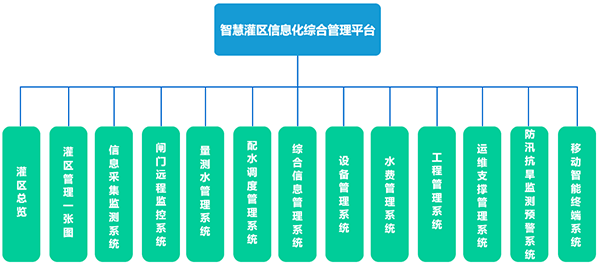

灌區信息化系統通過傳感器（如水位計、流量計、閘位計、水質傳感器、綜合氣象等裝置）進行水利信息采集，利用計算機局域網、GPRS、2G/3G/4G、ZigBee、LoRa、VHF、有線通信網等進行監測點、監控中心和灌區信息中心之間的信息傳輸，實現灌區信息采集、傳輸、處理，形成綜合數據庫。同時，實現灌區內水雨情信息、水質信息、墑情、閘位、氣象信息的實時監測，以及各水利機電設施的自動控制（如灌區各配水點的閘位、水源站的電機泵閥及閘門等裝置進行遠程控制和管理）。實現灌區業務管理，包括水量調度、水費征收和日常辦公管理。系統架構圖如下。

多種技術于一體
智慧灌區系統_智慧灌區信息化系統_智慧灌區信息化管理系統灌區圖標

多級調聯
智慧灌區系統_智慧灌區信息化系統_智慧灌區信息化管理系統灌區圖標

高并發，相應快
智慧灌區系統_智慧灌區信息化系統_智慧灌區信息化管理系統灌區圖標

實時視頻

GIS地圖支持

高度集成

? 開放式結構
? 時段化處理
? GIS模塊
? 可拓展性
? 穩定可靠
? 大容量數據存儲空間
? 工業級設計
? 靈活的硬件配置
? 抗干擾性
? 故障自動檢測

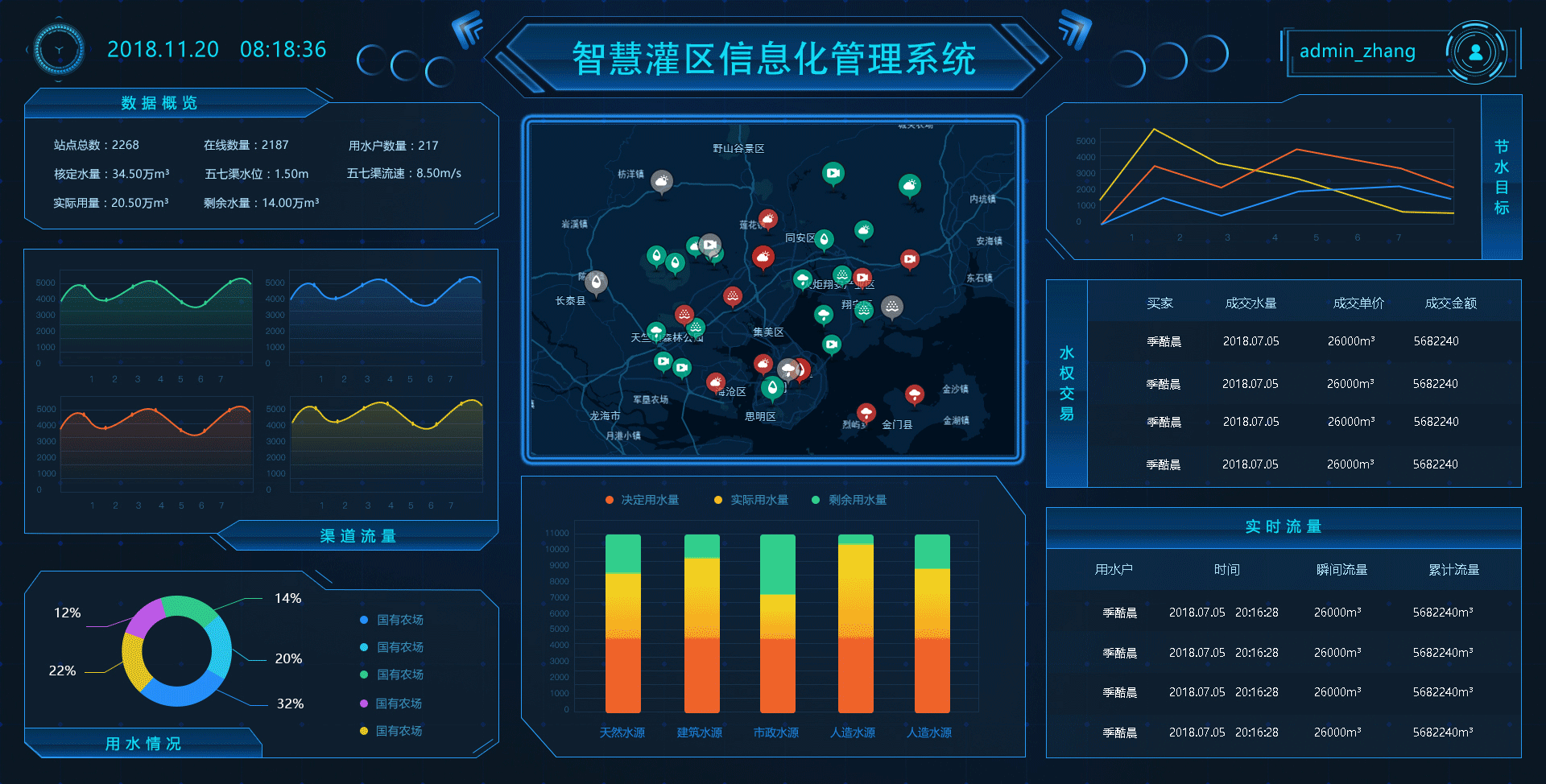

智慧灌區信息化管理系統是為灌區信息化管理專門設計的智慧管理軟件系統平臺，平臺以灌區水資源優化配置和調度為主要目標，以數據為核心，實現灌區管理“一張圖”。
平臺依據標準化和規范化原則、科學性和先進性原則、開放性和擴展性原則、經濟性和實用性原則，結合了當前先進的人工智能、物聯網技術、云服務技術、空間地理信息技術和移動應用技術等進行研發設計。平臺涵蓋了灌區智管理涉及的信息采集、用水管理、水費征收、防汛抗旱、工程巡檢等應用功能，以豐富的圖形、數據界面展示，簡化的操作功能模塊，做到貼近灌區管理實際，為灌區行業領域智慧化、信息化提供高效管理和數據支撐服務。

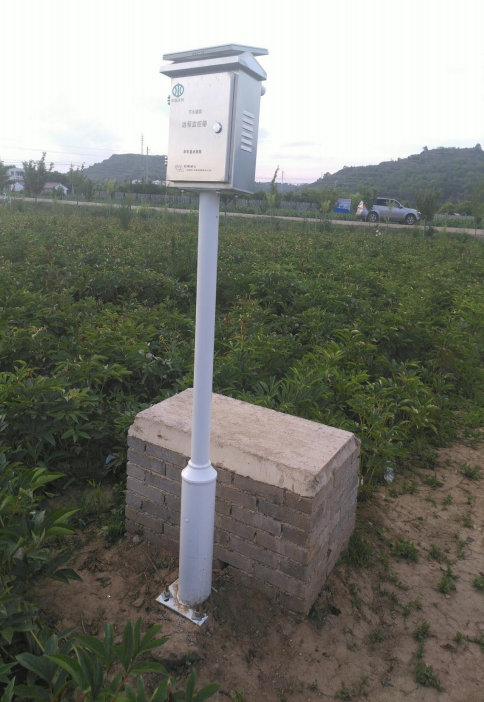

點此進入產品詳情頁了解：遙測終端機

?  定時采集水位、水量、水質和其它數據 u
?  圖片抓拍功能
?  預警預報
?  遠程管理
?  符合《水文監測數據通信規約》
?  符合《水資源監測數據傳輸規約》

點此進入產品詳情頁了解： 視頻遙測終端機

?  具有擴展RTU功能
?  最高支持8路全實時編碼
?  支持圖片抓拍、視頻實時監控、錄像、云臺控制
?  支持多種錄像模式：手動錄像、定時錄像、移動偵測錄像和報警錄像等
?  采用硬盤存儲，保證數據高速讀寫及安全穩定

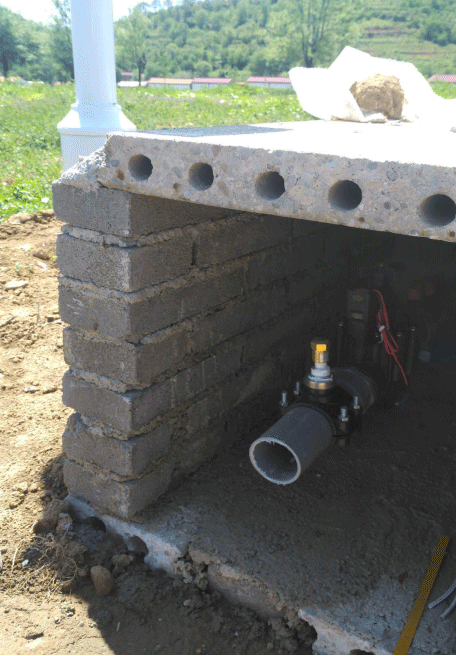

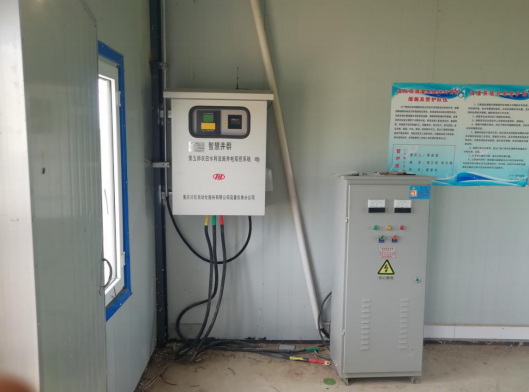

點此進入產品詳情頁了解： 智能機井控制器

?  采集水位、流量、電能等數據，可擴展監測管道壓力、水泵電壓等
?  定時上報取水量、用水取電量、累計取水量、累計用電量、瞬時流量等數據
?  水電雙計功能，能夠同時計量用水量和用電量，可以按照用電量和水量同時扣費，也可單獨扣費
?  支持用戶授權取水，用戶刷卡主動上報灌溉信息
?  自動控制水泵或閥門啟停
?  支持 IC 卡充值收費管理
?  超采、超限、箱門檢測報警
?  支持設備異常短信報警
?  支持主備中心，支持 GPRS、SMS、北斗通信方式

  IC卡

?  每卡都有一個64 位的編碼 ,全球唯一，絕無重復，具有密鑰功能
?  形狀、大小均，攜帶及使用方便。
?  記錄準確，數據不易丟失
?  適應性強，可在高寒、高溫、高電場、高磁場等任何場所使用
?  IC卡分為三種卡：數據卡；管理卡；啟?？ā?nbsp;
其中數據卡是存儲水量信息。管理卡由管理部門持有，具有以下權限：
1）修改各手動閘門測控儀的時間、日期、傳感器校準等參數
2）修改各泵站監控儀的時間、日期、水泵流量、水泵效率等參數
3）清除累計運行時間
4）清除運行記錄
5）將監控儀存儲的剩余水量強制清除

點此進入產品詳情頁了解：  4G數傳終端(4G DTU)

?  支持 DDP、DNS、VIPS 多種通訊模式
?  具有 RS232 接口的工業設備無需更改任何軟件即可通過 GPRS 無線聯網
?  7.5~12V 直流供電，多種電源配置方案
?  RS232 接口,可選波特率
?  4 路以上（含 4 路）10 位 AD 輸入通道
?  支持路由模式,無需自備固定 IP
?  支持 ICMP，TCP／IP，UDP，Telnet，DNS，SMTP，SNTP，ARP 等協議

點此進入產品詳情頁了解：一體化水位計（F-LD100）

?  雷達水位精準測量
?  支持水文、水資源協議上報
?  支持RTU功能，可采集、控制、聯動第三方傳感設備
?  支持2G/3G/4G/NB-IOT/LoRa等多種通信方式
?  本地存儲水位、流速、流量和其他數據
?  實現對電源電壓、設備狀態的自檢，分析計量故障等信息，及時發現計量異常
?  低功耗設計，待機功耗低于1mA
?  支持遠程升級功能
?  IP67防護等級，體積小巧、安裝方便
?  支持藍牙配置、查詢和調試（可選）

點此進入產品詳情頁了解：一體化超聲波流量計(F-CD100)

?  支持定時水位采集、水位流量存儲、水位流量上報
?  支持閾值和設備故障預警加報
?  支持設備電壓監測功能
?  遠程查詢實時數據及歷史數據
?  符合SL651-2014《水文監測數據通信規約》
?  水位量程：30cm~1000cm，水位盲區: ≤30cm
?  測量精度：0.5%~1%、工作頻率：40KHz
?  角度：(波速寬度)半功率角@-3dB:7°±2、銳度角:16°±4
?  寬電源輸入，內置鋰亞電池10.8V/19AH
?  工業級開關，內置電源反相保護和過流/過壓保護
?  工作溫度：-25~+75°C、儲存溫度：-40~+85℃
?  金屬尼龍外殼，IP68防護等級

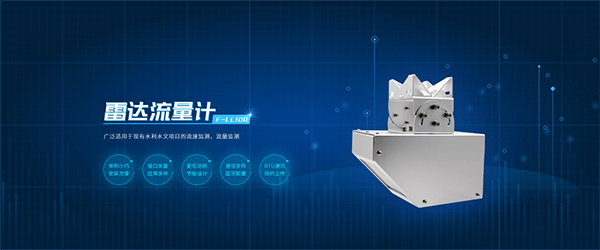

點此進入產品詳情頁了解：  一體化雷達流量計(F-LL100)

?  一體化設計：集雷達流量計與四信遙測RTU為一體，實現液位、流速精準測量，支持水文/水資源數據的采集、存儲、顯示、控制、報警及上報等功能。
?  工業級設計：寬溫設計，耐高低溫，耐強電磁干擾。適用于各種惡劣的現場。采用完備的系統保護機制和防掉線機制，保證終端永遠在線。
?  接口豐富、標準易用：提供2個485通訊接口、1個RS232調試接口、1路4~20mA電流信號輸出接口、1路模擬量輸入接口、1路開關量輸入接口、1路雨量計接口及1路受控電源輸出接口。
?  大容量數據存儲空間：提供16MB的內部FLASH，可存儲10年以上的采集數據。
?  多種通信方式：GPRS/CDMA/3G/4G /LoRa/NB-IoT為主傳輸通道、短信為備份傳輸通道；可選北斗、衛星、PSTN、超短波、微波、ZigBee等通信方式。
?  低功耗設計：支持多種工作模式（包括自報式、查詢式、兼容式等），最大限度降低功耗。
?  本地配置方式：手機藍牙APP和串口配置方式。
?  遠程管理功能：支持遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程序升級。提供功能強大的中心管理軟件，方便設備管理（可選）
